｢PLC/ラダー回路の基本1 ラダー回路の概要、A接点･B接点について｣で、接点の働き方については理解できたと思います。
上記でも説明しましたが、PLCを制御するラダー回路は、コイルや命令語以外はほぼA接点･B接点のいろんな組み合わせで構成されています。
その組み合わせの代表的な回路の一つ、｢OR回路｣にて説明します。

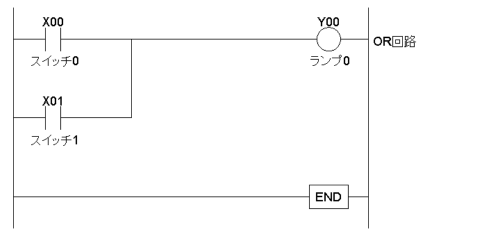

下の回路を見てください。
上記の回路のI/Oアドレスは、
入力
X00 スイッチ0
X01 スイッチ1
出力
Y00 ランプ0
という割り付けにします。
上記回路を運転後、X00(スイッチ0)とX01(スイッチ1)がOFFの場合
X00(スイッチ0)とX01(スイッチ1)が両方OFFしているため、Y00(ランプ0)も消灯したままです。

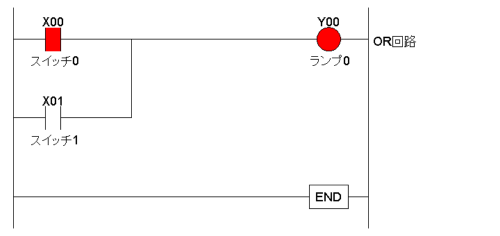

上記回路を運転後、X00(スイッチ0)のみONの場合
X00(スイッチ0)がONしたので回路がつながりY00(ランプ0)は点灯しました。
上記回路を運転後、X01(スイッチ1)のみONの場合
X01(スイッチ1)がONしたので回路がつながりY00(ランプ0)は点灯しました。

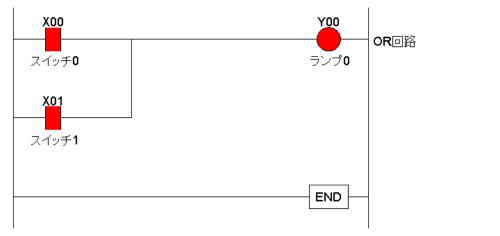

上記回路を運転後、X00(スイッチ0)と、X01(スイッチ1)が両方ONの場合
X00(スイッチ0)がONしたので回路がつながりY00(ランプ0)は点灯しました。
X01(スイッチ1)がONしたので回路がつながりY00(ランプ0)は点灯しました。
このように、どちらかの接点がONするとつながる回路を｢OR回路｣といいます。

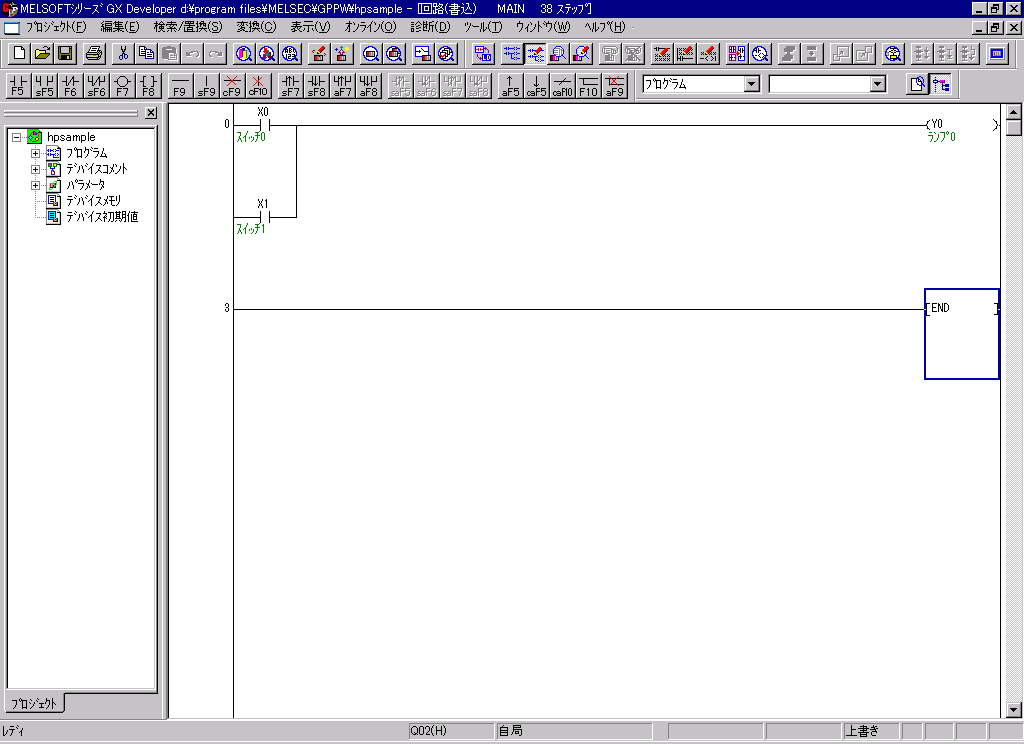

三菱電機株式会社のシーケンサ編集ソフト｢GX-Developper｣にて編集した場合。
(画面をクリックすると拡大表示します。)

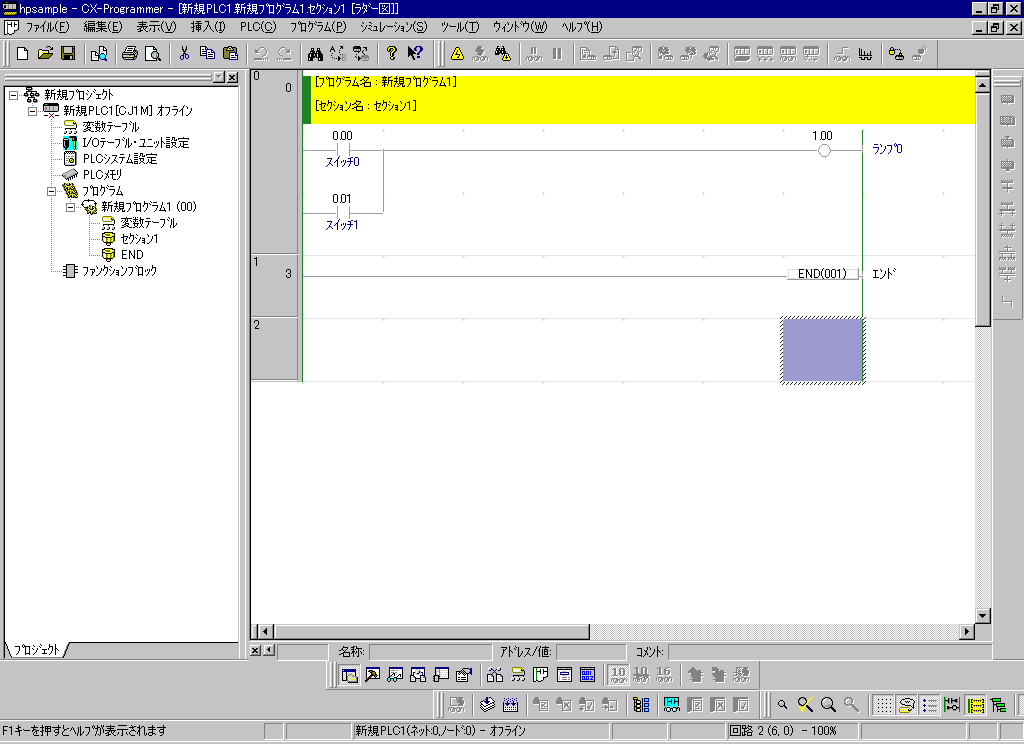

オムロン株式会社のPLC編集ソフト｢CX-Programmer｣にて編集した場合。
(画面をクリックすると拡大表示します。)
キーエンス株式会社のPLC編集ソフト｢KV-STUDIO｣にて編集した場合。
(画面をクリックすると拡大表示します。)
OR回路の動作が分かる簡単なシミュレーションです。
理解できるまでぜひ活用してください。
まとめ
･OR回路とは、｢どちらかの接点がONするとつながる回路｣
