PLC/ラダー回路例1 フリッカー回路

スポンサーリンク

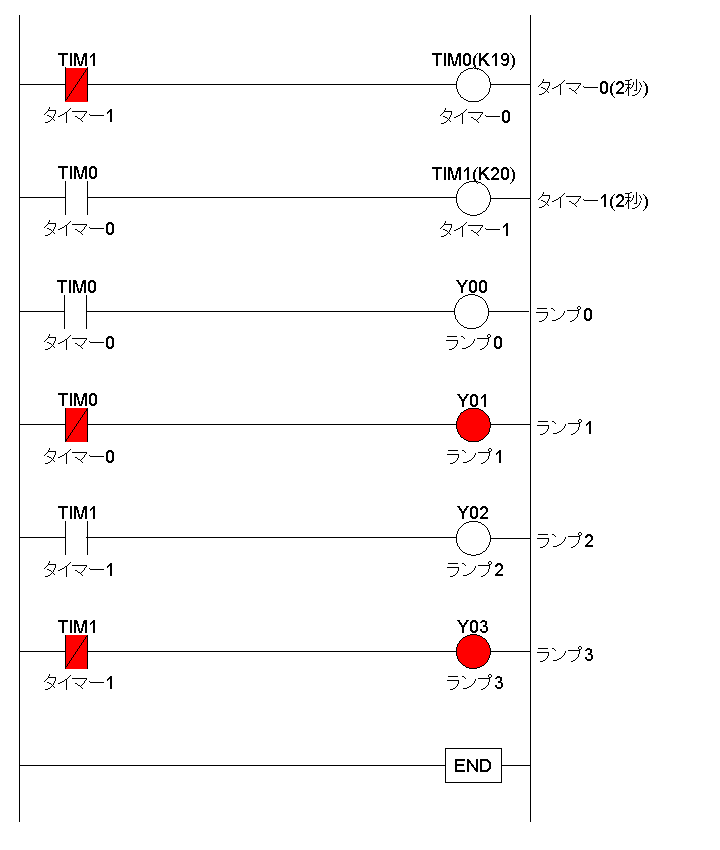

2秒毎にON/OFFを繰り返すフリッカー回路のシミュレーションです。
下の回路を参考にして実際に自分の環境でプログラムを作成してみましょう。
※シミュレーションを見やすくするため、タイマーは実測値と異なり、若干遅めに設定しています。


タイマーのどの接点を使ったら自分の思い通りフリッカーするか、また、どのタイマーの設定値をどのように設定したら自分の思い通りにフリッカーするか、実際の自分の環境でいろいろ試してください。
